Partikelabscheider Airjekt®1 Ceramic - mit ES-Tür 200/300 - Sonderpreis

Der AIRJEKT® 1 Outdoor DW: Die Lösung für den Außenbereich, Montage in außen liegende doppelwandige Raab-Edelstahlschornsteine.Die Feinstaub-Partikelabscheider von Kutzer + Weber sind elektrostatische Abscheider für eine Filterung des Feinstaubs. Sie sind dank ihrer vielfältigen Einbaumöglichkeiten und ihrer Effizienz die Lösung zur Feinstaubreduzierung. Ein Feinstaubpartikelabscheider enthält keinen Feinstaubfilter, da die Abscheidung der Feinstaubpartikel elektrostatisch erfolgt, das Prinzip wird unten erläutert.Montage:Der Airjekt®1 Outdoor DW wird mittels Schnellverschlussplatte auf einem doppelwandigen T-Stück montiert und fixiert, die Sägezahnelektrode ragt dabei in den Rauchgasstrom und erzeugt ein elektrisches Feld. Das doppelwandige T-Stück kann entweder mit einem Teil der bestehenden Rauchgasanlage ausgetauscht oder auf das obere Ende der Rauchgasanlage aufgesetzt werden. Durch einen Wetterschutzkasten wir die Steuerungselektronik vor der Witterung geschützt.Es ist ein elektrischer Anschluss von 230 V notwendig.Vorteile:- Einsetzbar bei handbeschickten und automatisch beschickten Holzfeuerungsanlagen bis 50 kW- Abscheidegrad beträgt bis zu 90 %- Problemlose Wartung und Reinigung- Einbau und Nachrüstung in Abgasleitungen aus Metall oder Keramik, betonähnlichen Innenschalen sowie gemauerten Schornsteinen- Lässt sich in bereits bestehende Anlagen integrieren- Niedrige Betriebskosten- Anschluss an Standard-Stromanschluss 230 V 50 Hz- Einfache Inbetriebnahme und automatische Funktionsweise- Elektrotechnisch nach europäischen Richtlinien geprüft und zu-gelassen (DIBt-Nr. Z-7.4-3442; VKF-Anerkennung Nr. 31074)- Sicherheitsverschlusssystem- Neue Feuerstätten lassen sich ebenfalls optimierenDas Funktionsprinzip:Alle Modelle funktionieren nach dem Prinzip der elektrostatischen Abscheidung. Diese basiert auf folgenden Prozessen: Im Bereich der Sägezahnelektrode bildet sich eine Aufladestrecke. Diese durchlaufen die Partikel im Rauchgas und werden darin elektrostatisch aufgeladen. Sie agglomerieren bzw. verbinden und verdichten sich. Sie lagern sich an der Innenseite des Rauchrohrs oder Schornsteins als Staubschicht aus größeren Partikeln ab. Diese Schicht kann problemlos entfernt werden.Betrieb:Der Betrieb wird automatisch über einen Temperaturfühler gesteuert. Aufgrund der Bauweise wird der Kaminzug durch den Betrieb des Abscheiders nicht beeinflusst. Die Stromversorgung wird über einen 230-V/50-Hz-Stromanschluss bereitgestellt. Über LEDs auf der Steuerung wird der aktuelle Betriebszustand angezeigt.Wichtige Punkte zusammengefasst:Zulassungen: DIBt Z-7.4-3442 / VKF 31074Der breitere Einsatz erleichtert die Nachrüstung. Dadurch können bei Nachrüstpflicht und Abbrandverboten wertige Kachelöfen und Kamine erhalten werden.Einfache, nachträgliche MontageAbscheidegrad: bis zu 90%Max. Abgastemperatur: < 400°CFür Durchmesser von Abgassystemem: 130-250 mmLeistung: 30 W, Standby 2 WKabellänge 3 mGesamtmaße steuerung und Wetterschutzkasten 400 x 400 x 150 mm (H x B x T)Weiter Infos entnehmen Sie der Montageanleitung im Download-Reiter.Lieferumfang:1 Feinstaubpartikelabscheider Airjekt®1 Outdoor DW1 Elektrode1 Steuereinheit mit Wetterschutzkasten (für Montage im Außenbereich)1 Kabellänge 3 Meter (zwischen Partikelabscheider und Steuereinheit)1 Doppelwandiges T-Stück (für RAAB-Systeme - Nutzlänge 490 mm) zur Aufnahme des Airjekts

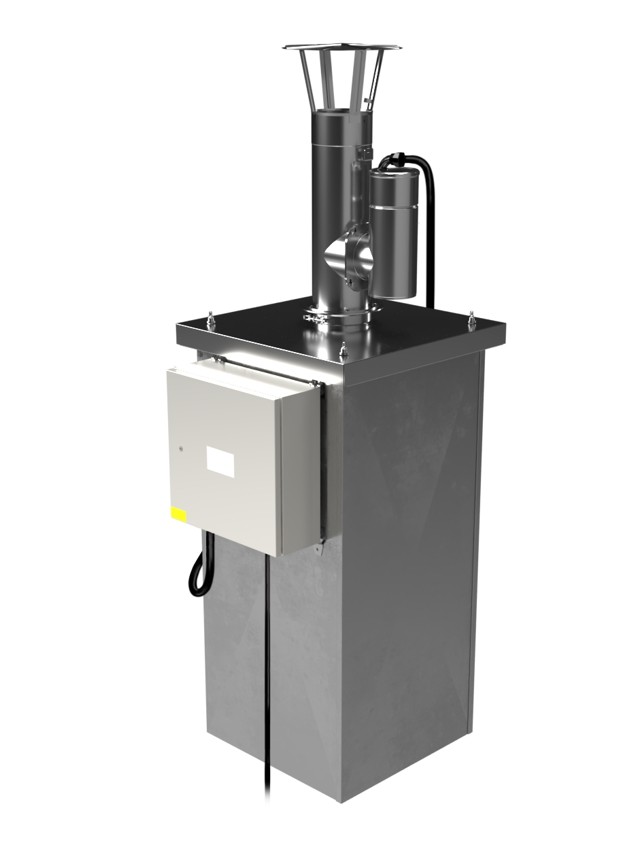

Der AIRJEKT® 1 Outdoor Top: Die Lösung direkt an der Schornsteinmündung. Für gemauerte und einwandige Systeme.Die Feinstaub-Partikelabscheider von Kutzer + Weber sind elektrostatische Abscheider für eine Filterung des Feinstaubs. Sie sind dank ihrer vielfältigen Einbaumöglichkeiten und ihrer Effizienz die Lösung zur Feinstaubreduzierung. Ein Feinstaubpartikelabscheider enthält keinen Feinstaubfilter, da die Abscheidung der Feinstaubpartikel elektrostatisch erfolgt, das Prinzip wird unten erläutert.Montage:Der Airjekt®1 Outdoor Top wird mittels Anschraubadapter auf einem T-Stück montiert und fixiert. Die Sägezahnelektrode ragt dabei in den Rauchgasstrom und erzeugt ein elektrisches Feld. Das T-Stück kann mittels Einschubadapter auf einem Schornsteinkopf, einem gemauerten Bestandsschornstein oder einem Edelstahl-Abgassystem befestigt werden. Die Regenhaube wird mit einem Klemmband auf dem T-Stück befestigt. Durch einen Wetterschutzkasten wird die Steuerungselektronik vor der Witterung geschützt.Es ist ein elektrischer Anschluss von 230 V notwendig.Vorteile:- Einsetzbar bei handbeschickten und automatisch beschickten Holzfeuerungsanlagen bis 50kW- Abscheidegrad beträgt bis zu 90 %- Problemlose Wartung und Reinigung- Niedrige Betriebskosten- Anschluss an Standard-Stromanschluss 230 V 50 Hz- Einfache Inbetriebnahme und automatische Funktionsweise- Elektrotechnisch nach europäischen Richtlinien geprüft und zu-gelassen (DIBt-Nr. Z-7.4-3442; VKF-Anerkennung Nr. 31074)- SicherheitsverschlusssystemDas Funktionsprinzip:Alle Modelle funktionieren nach dem Prinzip der elektrostatischen Abscheidung. Diese basiert auf folgenden Prozessen: Im Bereich der Sägezahnelektrode bildet sich eine Aufladestrecke. Diese durchlaufen die Partikel im Rauchgas und werden darin elektrostatisch aufgeladen. Sie agglomerieren bzw. verbinden und verdichten sich. Sie lagern sich an der Innenseite des Rauchrohrs oder Schornsteins als Staubschicht aus größeren Partikeln ab. Diese Schicht kann problemlos entfernt werden.Betrieb:Der Betrieb wird automatisch über einen Temperaturfühler gesteuert. Aufgrund der Bauweise wird der Kaminzug durch den Betrieb des Abscheiders nicht beeinflusst. Die Stromversorgung wird über einen 230-V/50-Hz-Stromanschluss bereitgestellt. Über LEDs auf der Steuerung wird der aktuelle Betriebszustand angezeigt.Wichtige Punkte zusammengefasst:Lösung nur für begehbare MündungZulassungen: DIBt Z-7.4-3442 / VKF 31074Der breitere Einsatz erleichtert die Nachrüstung. Dadurch können bei Nachrüstpflicht und Abbrandverboten wertige Kachelöfen und Kamine erhalten werden.Einfache, nachträgliche MontageAbscheidegrad: bis zu 90%Max. Abgastemperatur: < 400°CLeistung: 30 W, Standby 2 WKabellänge 3 mGesamtmaße steuerung und Wetterschutzkasten 400 x 400 x 150 mm (H x B x T)Weiter Infos entnehmen Sie der Montageanleitung im Download-Reiter.Lieferumfang:1 Feinstaubpartikelabscheider Airjekt®1 Outdoor Top1 Elektrode1 Steuereinheit mit Wetterschutzkasten (für Montage im Außenbereich)1 Kabellänge 3 Meter (zwischen Partikelabscheider und Steuereinheit)1 Einwandiges T-Stück (für RAAB-Systeme - 500 mm) zur Aufnahme des Airjekts(ohne Abdeckplatte)

Der AIRJEKT® 1 Basic Feinstaub-Partikelabscheider von Kutzer + Weber ist ein elektrostatischer Abscheider für eine Filterung des Feinstaubs bei geschlossen betriebenen Holzfeuerstätten. Dieses Modell ist für Innenräume und Kessel geeignet.Mit dem Einsatz des Partikelabscheiders lässt sich die Nachrüstpflicht für hochwertige, fest eingebaute Kachelöfen oder Kamine erfüllen.Neue Feuerstätten lassen sich ebenfalls optimieren.Der Feinstaub-Partikelabscheider muss gut zugänglich montiert werden. Die Steuereinheit wird im Innenbereich montiert.Es ist ein elektrischer Anschluss von 230 V notwendig.Das Funktionsprinzip:Alle Modelle funktionieren nach dem Prinzip der elektrostatischen Abscheidung. Diese basiert auf folgenden Prozessen: Im Bereich der Sägezahnelektrode bildet sich eine Aufladestrecke. Diese durchlaufen die Partikel im Rauchgas und werden darin elektrostatisch aufgeladen. Sie agglomerieren bzw. verbinden und verdichten sich. Sie lagern sich an der Innenseite des Rauchrohrs oder Schornsteins als Staubschicht aus größeren Partikeln ab. Diese Schicht kann problemlos entfernt werden.Betrieb:Der Betrieb wird automatisch über einen Temperaturfühler gesteuert. Aufgrund der Bauweise wird der Kaminzug durch den Betrieb des Abscheiders nicht beeinflusst. Die Stromversorgung wird über einen 230-V/50-Hz-Stromanschluss bereitgestellt. Über LEDs auf der Steuerung wird der aktuelle Betriebszustand angezeigt.Technische Daten:Abscheidegrad: bis zu 90%Max. Abgastemperatur: < 400°CDurchmesser des Abgassystems: 130-250 mmLeistung: 30 W, Standby 2 WKabellänge 3 mMaße des Gehäuses der Steuereinheit 70 x 360 x 230 mm (H x B x T)Weitere technische Daten entnehmen Sie bitte der angefügten Einbauanleitung.Dieses Gerät kann BAFA gefördert werden. Mehr Infos unter BAFA.de.Lieferumfang:1 Feinstaubpartikelabscheider und Elektronik zur Erzeugung der Hochspannung2 Dichtungen1 Reinigungsdeckel

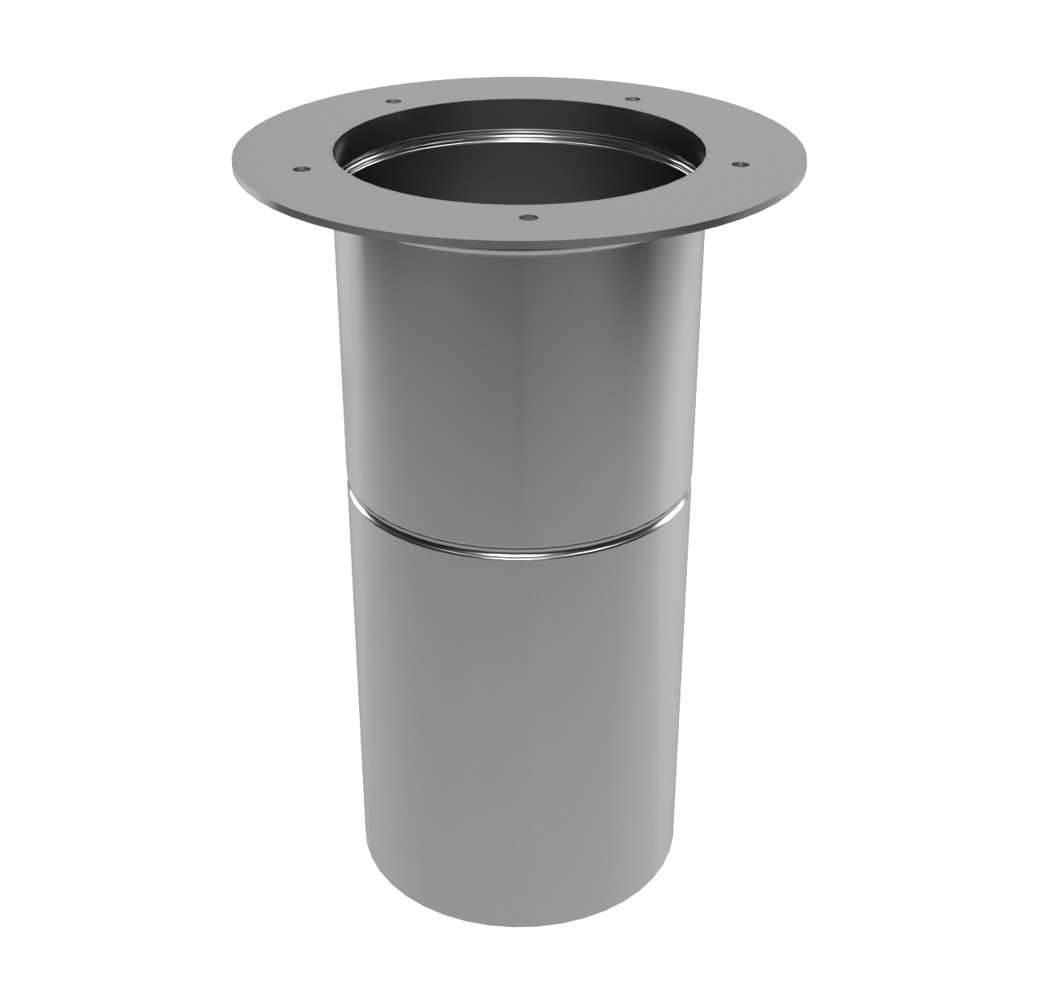

Einschubadapter für AIRJEKT®1 Top aus EdelstahlZum Einschieben in bestehende Abgasanlagen und Doppelwandkamine.

SonderpreiseT-Stück aus Edelstahl mit Bolzen und glatten Enden zur Montage des AIRJEKT®1 BASIC Feinstaubpartikelanscheiders in die Verbindungsleitung.Befestigung durch SpannvorrichtungBaulänge 250 mmEin Reinigungsdeckel inkl. Dichtung ist im Lieferumfang des AIRJEKT®1 BASIC enthalten.

Sägezahnelektrode aus hochwertigem und besonders flexiblem Edelstahl für alle Airjekt®1-Modelle

Quadratische Schraubplatte aus Edelstahl für Airjekt®1 TopMaße: 400 x 400 mmFür gemauerte Kaminköpfe

1 Paar Anschlussmanschetten für abgasdichte Verbindungen (nur für Unterdruckanlagen)A1 - Abgasrohr Nenn-Ø 90-250 mmKlemmband aus EdelstahlCa. 60 mm breitMit Spannschloss und Dichtband aus GlasseidengewebeIm Durchmesser anpassbar innerhalb des angegebenen Nenndurchmessers

Zum Verschließen des Sattel-/T-Stücks bei Reinigung des Airjekt®1 BasicLieferumfang:1x Deckel1x Dichtungsring

Zum Verschließen des T-Stücks bei Reinigung des Airjekt®1 Outdoor
